ЧТО ТАКОЕ ТЭН?



Трубчатые электронагреватели (ТЭНы), предназначены для преобразования электрической энергии в тепловую. Применяются в качестве комплектующих изделий в промышленных установках, осуществляющих нагрев различных сред путем конвекции, теплопроводности или излучения.

По сравнению с другими типами нагревателей ТЭНы отличаются: возможностью эксплуатировать их при непосредственном контакте с нагреваемыми средами, которые могут быть газообразными, жидкими или твердыми при нормальном и повышенном давлении; надежностью при вибрациях и значительных ударных нагрузках; разнообразием конфигурации; отсутствием напряжения на оболочке ТЭНа.

Трубчатый электронагреватель состоит из тонкостенной металлической оболочки, выполненной из трубы соответствующего диаметра, внутри которой помещена спираль из проволоки высокого удельного электрического сопротивления. Концы спирали соединены с контактными стержнями, снабженными с внешней стороны контактными устройствами, токопроводы выполняются в виде флажков или резьбовых соединений.

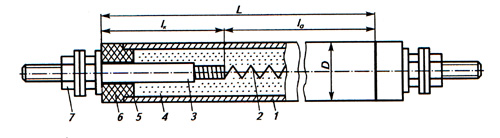

Рис. 1. Типовая конструкция двухконцевого ТЭНа:

1 — металлическая оболочка; 2 — спираль; 3 — стержень; 4 — наполнитель;

5— герметик; 6— изолятор; 7— контактные устройства



Между торцом трубы и контактным устройством установлен изолятор. Свободное пространство внутри оболочки заполнено наполнителем, обладающим высокими диэлектрическими свойствами и имеющим значительный коэффициент теплопроводности. Как правило, в качестве наполнителя применяется периклаз (кристаллическая окись магния). Торцы электронагревателя заполняются влаго­ защитным термостойким лаком (герметиком), снижающим влияние внешней среды на электроизоляци­онные свойства наполнителя ТЭНа в процессе его хранения и эксплуатации.

Принцип работы ТЭНа основан на выделении тепла при прохождении тока через спираль из проволоки высокого омического сопротивления. При этом тепловой поток проходит от спирали через периклаз (или керамику — для ТЭНа патронного типа) на оболочку и далее к нагреваемой среде.

ТЭНы изготовляются различной конфигурации. Для нагрева газовых сред широкое применение находят ТЭНы с разветвленной наружной поверхностью - оребренные, что позволяет существенно увеличить теплоотдачу нагревателей, за счет чего снижаются габаритные размеры, масса и температура нагревательного устройства.
